設備簡介

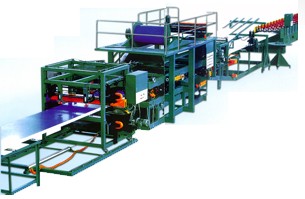

   彩鋼復合板機采用先進的生產工藝以氣、電、機械為一體，是加工彩鋼保溫復合板的專用機械設備，工作速度采用變頻無級調速，能一次性復合成瓦楞型復合板，全套流水線由放料機構、涂膠、加溫、復合、卷邊、開槽、整邊、氣動、自動切割)組成，是生產工業廠房、倉庫等屋面板和墻板不可缺少的設備。

     彩鋼復合板機的工作原理是把彩涂鋼卷壓成型后用強力粘合劑復合在較厚的內芯材料的兩面，形成了一種強度高、重量輕、隔熱保溫、堅固耐用外形美觀的新型建筑材料。彩鋼復合板機廣泛應用于輕鋼結構建筑的頂層及墻體，產品具有色澤鮮艷，無需二次裝飾的特點。

系統配置及工作過程

  一臺完整的復合板機器上用到6臺變頻器，型號如下：

  主機：EDS1000-4T0037G,一臺，帶動3.7KW電機，直接帶動主軸滾輪，帶動復合板產品成形，控制整個設備的運行速度。

  瓦楞機：EDS1000-4T0022G，一臺，帶動2.2KW電機，帶動壓型機，將平面鋼板壓出凸面，其運行速度信號由主機給定。

  膠泵：EDS800-2S0007一臺，帶動0.4KW電機，提供均勻的膠水

  切刀：EDS1000-4T0015G，一臺，帶動1.5KW電機，拉動帶切刀的鏈條來回走動，將產品按設定的長度切斷

  壓鋼帶機：EDS800-2S0007，兩臺，帶動兩臺0.4KW 電機，對復合板產品兩邊進行封邊

設置參數

  切刀參數：

   1、只控制銑刀F0.00=0，F0.02=1，F0.08=3，F0.09=1.5，F1.05=1，F3.28=0；

   2、控制銑刀和沖刀增加F5.00=1，F5.01=2，F2.30=25，F2.31=50

  主機參數：

   F0.00=8，組合設定

   F0.02=1，端子控制

   F0.08=5  加速時間

   F0.09=5，減速時間

   F2.09=21 組合VCI+面板電位器

   F3.28=0，顯示設定頻率

   F5.18=0.6,AO1輸出比例（控制瓦機速度）

   F5.21=0.6,AO2輸出比例（控制壓鋼帶機速度）

   接線FWD,COM,10V,VCI,GND，AO1,AO2

   3、瓦機參數：F0.00=8，F0.02=1，F0.08=5，F0.09=5，F1.05=1,F2.09=21，F3.28=0

   4、壓鋼帶機：F0.00=8,F0.02=1,F0.08=3,F0.09=3,F1.05=1,F2.09=21

   5、膠泵參數：F0.00=0,F0.02=1,F0.08=3,F0.09=3,F1.05=1
